Pytanie do eksperta. W ramach nauki
#arduino próbuję też nieco zaprzyjaźnić się z tą bardziej klasyczną częścią
#elektronika w której jestem bardzo zielony, żeby w trakcie zabaw z tym hobby zminimalizować ilość spalonych elementów. Tutaj nie ma ctrl+z, jak w innych dziedzinach, do których przywykłem. :) Na razie też jeszcze chyba nie jestem gotowy na to, aby ryzykować konto na
#elektroda więc może spróbuję tutaj.

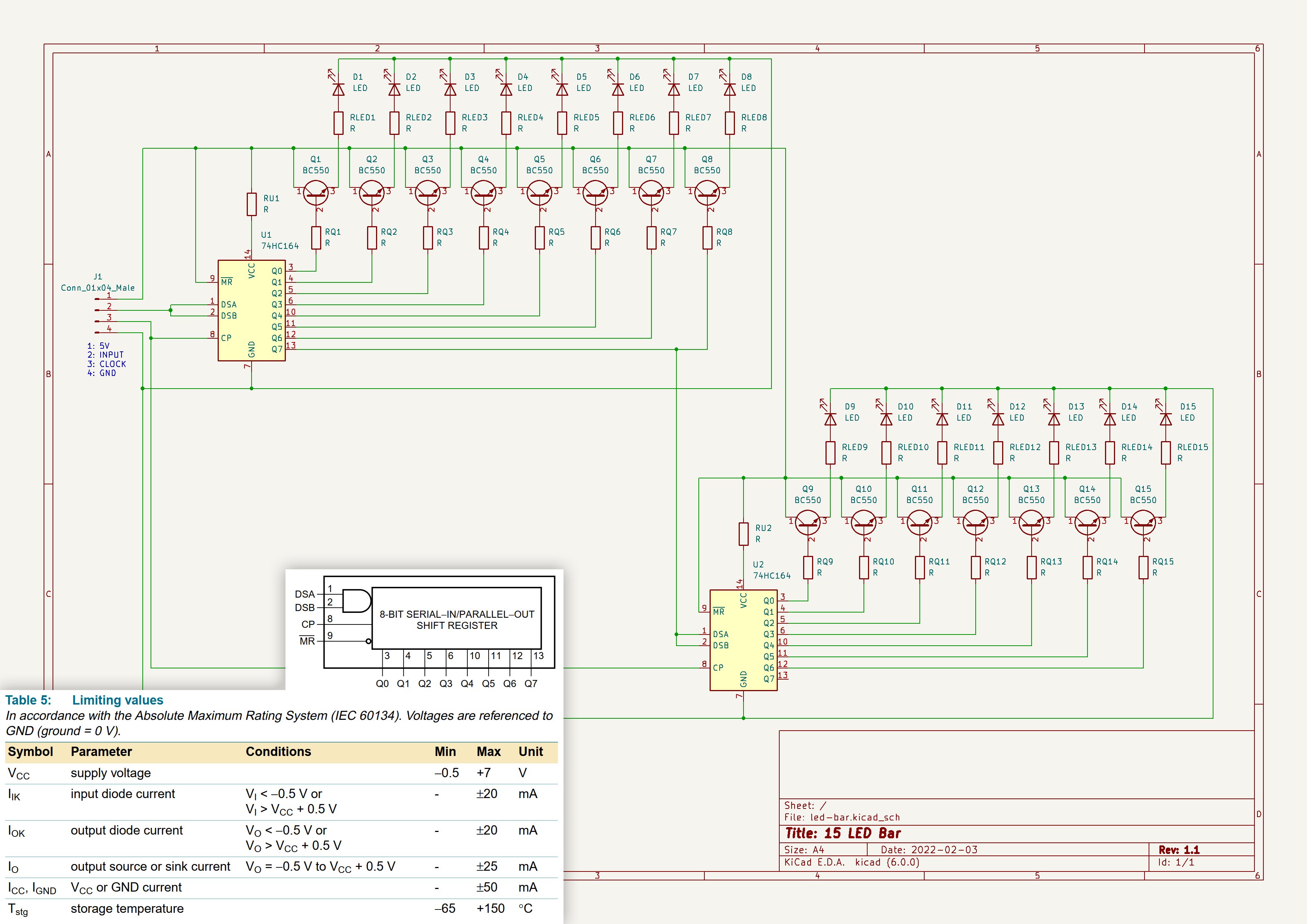

Obecnie, jako projekt szkoleniowy, chciałbym złożyć listwę led na rejestrach przesuwnych 74HC164, do której później dopiszę prostą bibliotekę umożliwiającą jej obsługę przez Arduino. Jedną z podstawowych rzeczy, jakiej uczy się każdy świeżak, jest limitowanie prądu na diodzie led rezystorem i tego pilnuję. W pierwszej wersji schematu z załącznika były tylko diody i rezystory RLED? podłączone bezpośrednio do układu scalonego.
Ale wtedy zacząłem się zastanawiać, jakiej ochrony wymaga taki układ scalony. Nie wiem, co dokładnie uda mi się kupić, ale poszukałem w necie specyfikacji tego typu układu i część, która zakładam, że jest ważna, wkleiłem w rogu załącznika.
Wynika z niego, że wyjścia tego układu scalonego zezwalają na prąd 20mA, albo 25mA zależnie od tego, czy wyjścia Q0-Q7 wg tej tabelki są limitowane przez Io, albo Iok - nie bardzo wiem, która wartość czego dotyczy. I to byłoby w porządku dla planowanego natężenia na ledach na poziomie 10-15mA.
Ale jest drugi aspekt, czyli maksymalny prąd na Icc na poziomie 50mA. Jeśli będę próbował zapalić wszystkie 8 diód, to łączny prąd przechodzący przez ten układ byłby na poziomie 80-120mA, więc za dużo. To oznacza, że nie jestem w stanie zasilić wszystkich diód bezpośrednio przez układ scalony i wprowadziłem widoczne w załączniku tranzystory, które są włączane przez limitowany rezystorami RQ? prąd z wyjść rejestru przesuwnego.
I tutaj zaczynam się zastanawiać, jak bardzo należy chronić wszystkie wejścia/wyjścia takiego układu scalonego. Na start jak widać dorzuciłem jeszcze rezystor limitujący natężenie na Icc. Ale teraz się zastanawiam, czy z kolei nie należy także chronić wejść DSA, DSB, MR, CP? Czy może np. rozwiązaniem jest, żeby taki sam rezystor jak na Icc limitujący natężenie do <50mA, dać na Ignd?
Są jakieś generalne zasady tego, jak podchodzić do tej kwestii? Ewentualnie trzeba po prostu przy każdym takim komponencie zaglądać do datasheet i z niego wyciągać odpowiednie wnioski? Byłbym wdzięczny za wędkę, zamiast ryby - pomoc w zrozumieniu, jak te informacje wyciągać z
takiego datasheet? Tutaj na ten moment chyba wyciągam wniosek, że każdy limit natężenia podany w tej tabelce, to limit o który musi zadbać osoba integrująca dany układ scalony w swoim projekcie przez dodanie odpowiednich rezystorów. Czyli w schemacie z załącznika jeśli dodam jeszcze ten rezystor na Ignd, powinno już być w porządku.
Tylko gdyby powiedzmy uprościć schemat tego układu scalonego i przyjąć, że jedyne co trzeba, to go zasilić i nic innego nie robić z nim. Wtedy mamy zamknięte oczko ze źródłem zasilania, gdzie będzie rezystor limitujący do 50mA na wejściu, układ scalony i kolejny rezystor limitujący na wyjściu. To oznacza dwa rezystory szeregowo, których rezystancja wtedy się sumuje i w efekcie osiągamy mniejsze natężenie niż zamierzone. Więc zgodnie z zasadą "Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła" intuicja mi podpowiada, że może rozwiązaniem jest limitować tylko wejścia, albo tylko wyjścia takiego układu scalonego? Tylko to stwarza kolejny dylemat, bo limit ~50mA na Ignd + 8 x limit np. ~2mA na każdym Iq da łącznie zbyt dużo. Wtedy pewnie Ignd należy odpowiednio obniżyć, żeby łączna suma przy zapalonych wszystkich diodach nie przekroczyła 50mA. Dużo pytań, mało posiadanej wiedzy. I generalnie jestem mocno zielony w temacie, więc jeśli piszę głupoty, będę wdzięczny za uświadomienie :)
To wszystko to moje teoretyczne rozważania, jak będę miał układy w ręku, pewnie zacznę eksperymentowanie na płytce prototypowej (i przy okazji spalę kilka sztuk ;) ), ale może jest droga na nauczenie się teorii, żeby limitować niepowodzenia w części praktycznej.
